了解立體顯微鏡的原理
2023-12-04
了解立體顯微鏡的原理
立體顯微鏡又可稱為體視顯微鏡或實體顯微鏡和解剖顯微鏡。

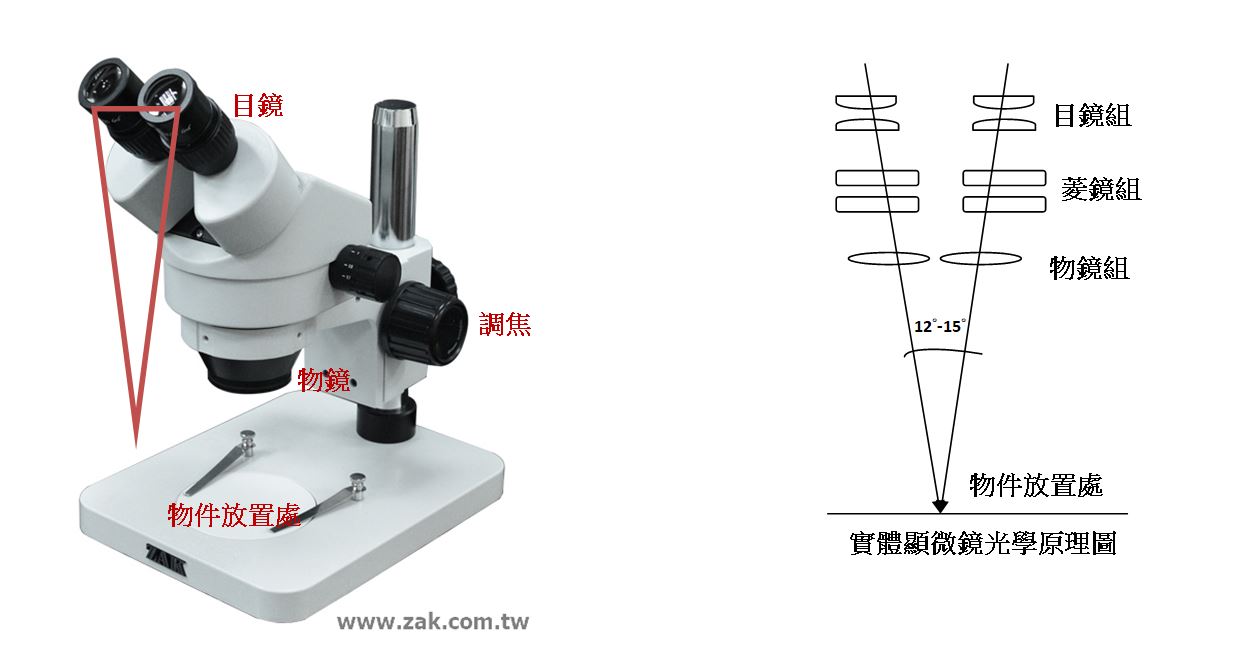

實體顯微鏡是一種具有正像立體感的目視儀器，採用兩個獨立的光學通路生成三維的光學影像，因此在觀察時，樣品可以呈現立體的樣貌。1890年被美國儀器工程師霍雷肖.S.格里諾發明，對科學研究、考古探索、工業品質控制和生物製藥等領域的發展都產生了積極的影響。立體顯微鏡的原理及結構是由一個共用的初級物鏡，對物體成像後的兩個光束被兩組中間物鏡亦稱變焦鏡分開，並組成一定的角度稱為體視角一般為12度--15度，再經各自的目鏡成像，它的倍率變化是由改變中間鏡組之間的距離而獲得，利用雙通道光路，雙目鏡筒中的左右兩光束不是平行，而是具有一定的夾角，為左右兩眼提供一個具有立體感的圖像。因此又稱為"連續變倍體視顯微鏡"，它實質上是兩個單鏡筒顯微鏡並列放置，兩個鏡筒的光軸構成相當於人們用雙目觀察一個物體時所形成的視角，以此形成三維空間的立體視覺圖像。
.JPG)
立體顯微鏡又可稱為體視顯微鏡或實體顯微鏡和解剖顯微鏡。
實體顯微鏡是一種具有正像立體感的目視儀器，採用兩個獨立的光學通路生成三維的光學影像，因此在觀察時，樣品可以呈現立體的樣貌。1890年被美國儀器工程師霍雷肖.S.格里諾發明，對科學研究、考古探索、工業品質控制和生物製藥等領域的發展都產生了積極的影響。立體顯微鏡的原理及結構是由一個共用的初級物鏡，對物體成像後的兩個光束被兩組中間物鏡亦稱變焦鏡分開，並組成一定的角度稱為體視角一般為12度--15度，再經各自的目鏡成像，它的倍率變化是由改變中間鏡組之間的距離而獲得，利用雙通道光路，雙目鏡筒中的左右兩光束不是平行，而是具有一定的夾角，為左右兩眼提供一個具有立體感的圖像。因此又稱為"連續變倍體視顯微鏡"，它實質上是兩個單鏡筒顯微鏡並列放置，兩個鏡筒的光軸構成相當於人們用雙目觀察一個物體時所形成的視角，以此形成三維空間的立體視覺圖像。
